Tulejka gwintowana M8 P=1,25 L=1,5D do naprawy i regeneracji gwintu 07311-1-Z V-Coil
0
Opis
Tulejka gwintowana do naprawy, regeneracji gwintu rozmiar M8 P=1,25 L=1,5xD
numer katalogowy 07311-1
- niemieckiego producenta firmy VOLKEL
Firma VOLKEL to światowy lider w produkcji narzędzi najwyższej jakości dla przemysłu.
Tulejki, sprężynki, wkładki gwintowane:
Służą do wzmocnienia gwintów narzędzi o mniejszej wytrzymałości na ścianie, np. wykonanych ze stopów aluminium lub magnezu.
Doskonale sprawdzają się do naprawy zużytych albo uszkodzonych gwintów.
Standardowe wykonanie ze stali nierdzewnej.
Opis produktu:

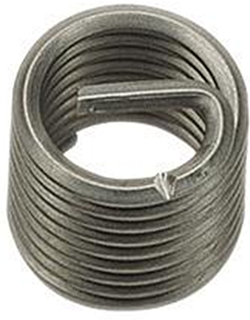

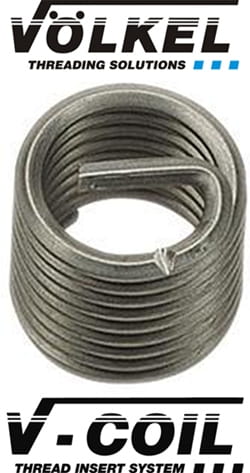

Tulejka gwintowana
- Gwint: M8
- Wymiar P: 1,25
- Wysokość: 1,5 x D (średnica)
- wykonana ze stali nierdzewnej

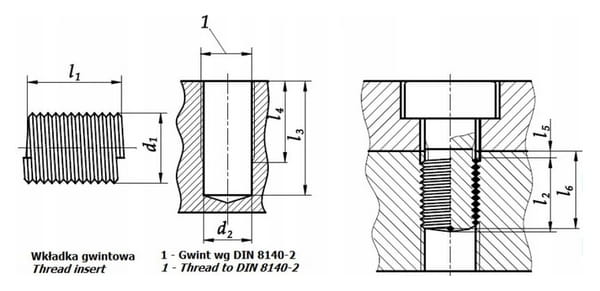

- Średnica gwintu d: M 8
- Średnica zewnętrzna wkładki max d1: 10.1 mm
- Skok gwintu P: 1,25 mm
- Średnica otworu (wiertła) d2: 8.4 mm
- Długość nominalna wkładki l1 po osadzeniu (ZAMONTOWANIU): 12 mm
- Długość wkładki zabudowanej l2: 10,75 mm
- Minimalna głębokość otworu l3: 18,2 mm
- Minimalna długość gwintu w otworze nieprzelotowym l4: 12 mm
- Odległość wkładki gwintowej od powierzchni l5: 0,3-0,9 mm
- Maksymalna głębokość wkręcania przy nie odłamanym zabieraku l6: 10,2 mm
- Ilość zwoi: 7,4
Zastosowanie:
- natapianie stopem twardym gwintów materiałów o ograniczonej wytrzymałości na ścinanie, np. stopów aluminium i magnezu, zastosowanie w produkcji maszyn, technologiach motoryzacyjnych, elektrycznych i medycznych oraz w lotnictwie i lotach kosmicznych
- naprawianie uszkodzonych lub zużytych gwintów. Ponowne wykorzystanie wybrakowanego towaru

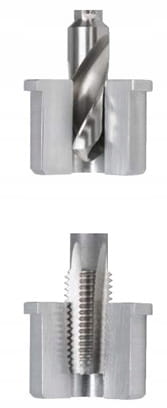

Wiercenie:
- nawiercić uszkodzony gwint zwykłym wiertłem krętym
- w przypadku gwintów świec zapłonowych nie zachodzi konieczność nawiercania; w tym wypadku stosuje się narzędzia do wiercenia i nacinania
- należy pamiętać, że przy wygniataniu gwintu wymagane są większe otwory
Kontrola:
- należy sprawdzić czy gwintownik i sworznie gwintowane są zgodne pod względem gwintu i skoku.
Gwint:
- specjalny gwintownik V-COIL nacina dany gwint w nawierconym otworze. Zaleca się stosowanie oleju do nacinania.

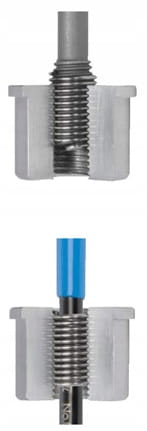

Montowanie wkładki gwintowanej:
- nałożyć wkładkę gwintowaną na narzędzie, zwracając uwagę na to, aby czopy zabierające były wstawione w rowki gwintownika, a potem ustawione prawidłowo pierścieniem nastawnym
- następnie, przy lekkim nacisku, wkręcać wkładkę gwintowaną zgodnie ze zwojem gwintu
Nie kręcić przeciwnie do kierunku wkręcania, czop może ulec złamaniu.
Złamanie czopa:
- po wprowadzeniu wyjąć narzędzie i usunąć czop zabierający łamaczem zbieraka
- w przypadku większych wymiarów i przy gwintach świec zapłonowych czop wyciąga się szczypcami ze zwężonymi końcami
- w efekcie, dzięki wąskim i dokładnym tolerancjom, jak również formowaniu gwintu sprężynowego, otrzymujemy gwint, który często jest lepszy i mocniejszy, niż gwint początkowy.
do regeneracji uszkodzonych gwintów w otworach, przywracając im pełną wytrzymałość i funkcjonalność, bez konieczności wymiany całej części, co jest idealne w silnikach (np. świece zapłonowe), skrzyniach biegów i innych elementach, które są narażone na ścieranie, korozję lub zbyt mocne dokręcanie. Jest to specjalna, spiralna tulejka wykonana z wytrzymałej stali, która wkręca się w przygotowane gwintownikiem gniazdo, tworząc nowy, pełnowartościowy gwint.
Główne zastosowania:
- Regeneracja gwintów w silnikach: Naprawa gwintów świec zapłonowych (np. w głowicy), śrub, czy innych elementów.
- Naprawa elementów narażonych na uszkodzenia: W obudowach skrzyni biegów, zaciskach hamulcowych i innych miejscach, gdzie wymiana elementu jest trudna.
- Wzmacnianie gwintów: Poprawia wytrzymałość i odporność na ścieranie w porównaniu do oryginalnego gwintu, zwłaszcza w materiałach miękkich.
Jak to działa (uproszczony proces):
- Wiercenie/Rozwiercanie: Otwór z uszkodzonym gwintem jest rozwiercany lub rozwiercany specjalnym gwintownikiem.
- Nacinanie gwintu: Używa się specjalnego gwintownika (regeneracyjnego), aby naciąć w materiale nowy gwint (o większej średnicy).
- Wkręcanie: Sprężynka (wkładka) jest wkręcana w przygotowane gniazdo.
- Odłamanie języczka: Po zamontowaniu odłamuje się dolny języczek, pozostawiając idealnie dopasowany gwint.
Zalety:
- Trwałość: Zapewnia mocniejszy gwint niż oryginalny.
- Wszechstronność: Dostępne w różnych rozmiarach do naprawy wielu rodzajów gwintów metrycznych i calowych.
- Brak kleju: Nie wymaga stosowania klejów ani innych środków chemicznych.
- Odporność na temperaturę: Idealne do zastosowań w wysokich temperaturach (np. w silnikach).
