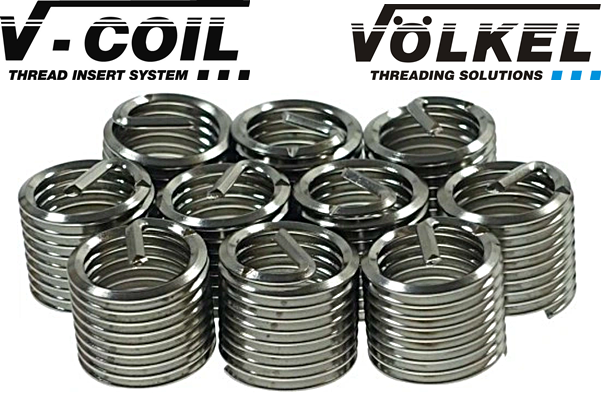

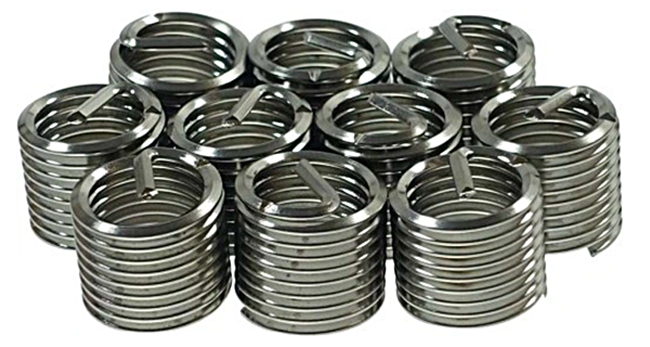

Tulejka gwintowana M6 P=1 L=1,5xD do naprawy gwintu 100szt. 07309-100-Z V-COIL
0
Opis
Tulejka gwintowana do naprawy, regeneracji gwintu rozmiar M6 P=1 L=1,5xD 100szt.
numer katalogowy 07309-100
- niemieckiego producenta firmy VOLKEL
Firma VOLKEL to światowy lider w produkcji narzędzi najwyższej jakości dla przemysłu.
Tulejki, sprężynki, wkładki gwintowane:
Służą do wzmocnienia gwintów narzędzi o mniejszej wytrzymałości na ścianie, np. wykonanych ze stopów aluminium lub magnezu.
Doskonale sprawdzają się do naprawy zużytych albo uszkodzonych gwintów.
Standardowe wykonanie ze stali nierdzewnej.
Opis produktu:
Tulejka gwintowana
- Gwint: M6
- Wymiar P: 1
- Wysokość: 1,5 x D (średnica)
- wykonana ze stali nierdzewnej
- 100 szt. w opakowaniu zbiorczym

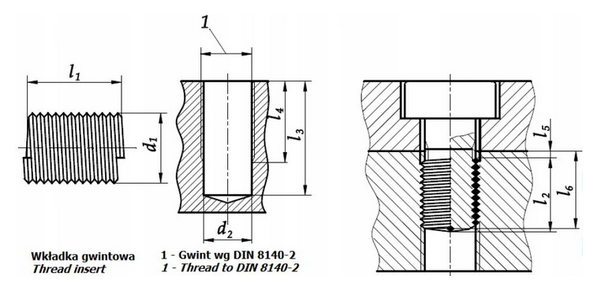

- Średnica gwintu d: M 6
- Średnica zewnętrzna wkładki max d1: 7.85 mm
- Skok gwintu P: 1 mm
- Średnica otworu (wiertła) d2: 6,3 mm
- Długość nominalna wkładki l1 po osadzeniu (ZAMONTOWANIU): 9 mm
- Długość wkładki zabudowanej l2: 8 mm
- Minimalna głębokość otworu l3: 14,1 mm
- Minimalna długość gwintu w otworze nieprzelotowym l4: 9 mm
- Odległość wkładki gwintowej od powierzchni l5: 0,3-0,8 mm
- Maksymalna głębokość wkręcania przy nie odłamanym zabieraku l6: 7,5 mm
- Ilość zwoi: 6,9
Zastosowanie:
- natapianie stopem twardym gwintów materiałów o ograniczonej wytrzymałości na ścinanie, np. stopów aluminium i magnezu, zastosowanie w produkcji maszyn, technologiach motoryzacyjnych, elektrycznych i medycznych oraz w lotnictwie i lotach kosmicznych
- naprawianie uszkodzonych lub zużytych gwintów. Ponowne wykorzystanie wybrakowanego towaru

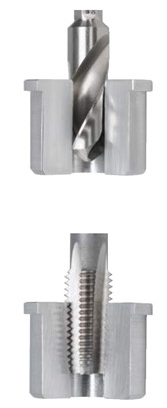

Wiercenie:
- nawiercić uszkodzony gwint zwykłym wiertłem krętym
- w przypadku gwintów świec zapłonowych nie zachodzi konieczność nawiercania; w tym wypadku stosuje się narzędzia do wiercenia i nacinania
- należy pamiętać, że przy wygniataniu gwintu wymagane są większe otwory
Kontrola:
- należy sprawdzić czy gwintownik i sworznie gwintowane są zgodne pod względem gwintu i skoku.
Gwint:
- specjalny gwintownik V-COIL nacina dany gwint w nawierconym otworze. Zaleca się stosowanie oleju do nacinania.

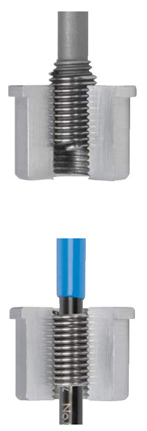

Montowanie wkładki gwintowanej:
- nałożyć wkładkę gwintowaną na narzędzie, zwracając uwagę na to, aby czopy zabierające były wstawione w rowki gwintownika, a potem ustawione prawidłowo pierścieniem nastawnym
- następnie, przy lekkim nacisku, wkręcać wkładkę gwintowaną zgodnie ze zwojem gwintu
Nie kręcić przeciwnie do kierunku wkręcania, czop może ulec złamaniu.
Złamanie czopa:
- po wprowadzeniu wyjąć narzędzie i usunąć czop zabierający łamaczem zbieraka
- w przypadku większych wymiarów i przy gwintach świec zapłonowych czop wyciąga się szczypcami ze zwężonymi końcami
- w efekcie, dzięki wąskim i dokładnym tolerancjom, jak również formowaniu gwintu sprężynowego, otrzymujemy gwint, który często jest lepszy i mocniejszy, niż gwint początkowy.
O producencie:
Firma VÖLKEL to światowa kompetencja w zakresie narzędzi do gwintowania.
W oparciu o 100-letnie doświadczenie w produkcji narzędzi do gwintowania firma VÖLKEL stała się wiodącym na świecie dostawcą standardowych narzędzi do gwintowania
Dystrybutorem produktów marki V-coil jest firma TOOL SERVICE właściciel sklepu www.tool-sklep.pl
EAN 4022835073093 Tulejka gwintowana M6 P=1 L=1,5xD do naprawy gwintu 100szt. 07309 V-coil Volkel
