Tulejka gwintowana M6 P=1 L=1,5xD do naprawy gwintu 100szt. 07309-100 V-COIL

Tulejka gwintowana do naprawy, regeneracji gwintu rozmiar M6 P=1 L=1,5xD 100szt.

numer katalogowy 07309-100

- niemieckiego producenta firmy VOLKEL

Firma VOLKEL to światowy lider w produkcji narzędzi najwyższej jakości dla przemysłu.

Tulejki, sprężynki, wkładki gwintowane:

Służą do wzmocnienia gwintów narzędzi o mniejszej wytrzymałości na ścianie, np. wykonanych ze stopów aluminium lub magnezu.

Doskonale sprawdzają się do naprawy zużytych albo uszkodzonych gwintów.

Standardowe wykonanie ze stali nierdzewnej.

Opis produktu:

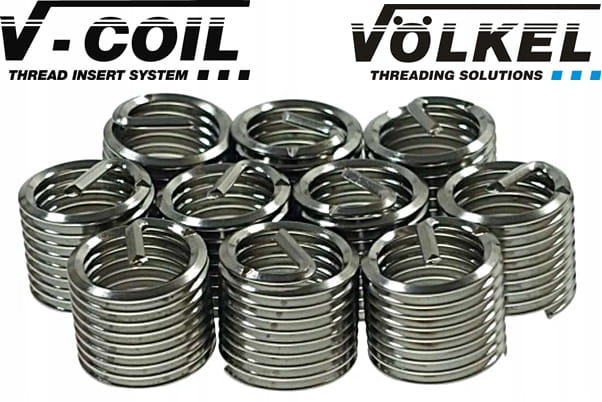

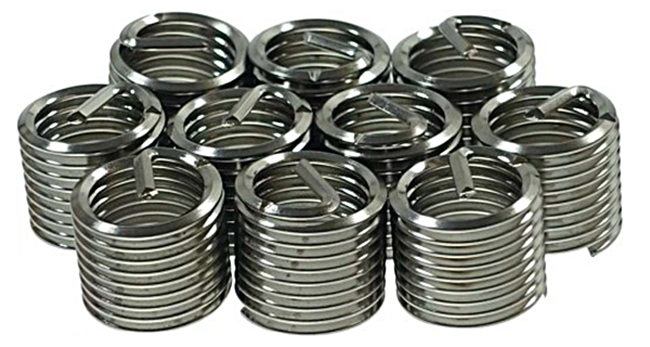

Tulejka gwintowana

• Gwint: M6
• Wymiar P: 1
• Wysokość: 1,5 x D (średnica)
• wykonana ze stali nierdzewnej
• 100 szt. w opakowaniu zbiorczym

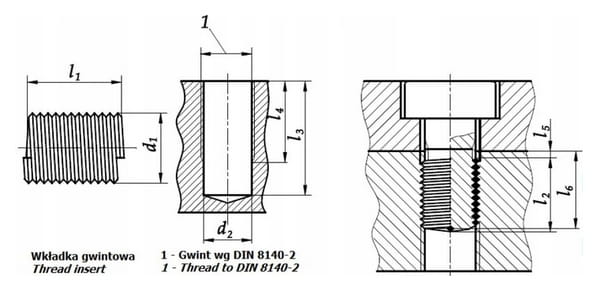

• Średnica gwintu d: M 6
• Średnica zewnętrzna wkładki max d1: 7.85 mm
• Skok gwintu P: 1 mm
• Średnica otworu (wiertła) d2: 6,3 mm
• Długość nominalna wkładki l1 po osadzeniu (ZAMONTOWANIU): 9 mm
• Długość wkładki zabudowanej l2: 8 mm
• Minimalna głębokość otworu l3: 14,1 mm
• Minimalna długość gwintu w otworze nieprzelotowym l4: 9 mm
• Odległość wkładki gwintowej od powierzchni l5: 0,3-0,8 mm
• Maksymalna głębokość wkręcania przy nie odłamanym zabieraku l6: 7,5 mm
• Ilość zwoi: 6,9

Zastosowanie:

• natapianie stopem twardym gwintów materiałów o ograniczonej wytrzymałości na ścinanie, np. stopów aluminium i magnezu, zastosowanie w produkcji maszyn, technologiach motoryzacyjnych, elektrycznych i medycznych oraz w lotnictwie i lotach kosmicznych
• naprawianie uszkodzonych lub zużytych gwintów. Ponowne wykorzystanie wybrakowanego towaru

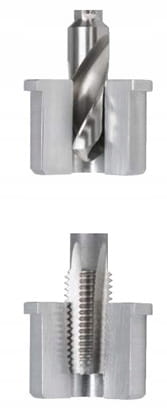

Wiercenie:

• nawiercić uszkodzony gwint zwykłym wiertłem krętym
• w przypadku gwintów świec zapłonowych nie zachodzi konieczność nawiercania; w tym wypadku stosuje się narzędzia do wiercenia i nacinania
• należy pamiętać, że przy wygniataniu gwintu wymagane są większe otwory

Kontrola:

• należy sprawdzić czy gwintownik i sworznie gwintowane są zgodne pod względem gwintu i skoku.

Gwint:

• specjalny gwintownik V-COIL nacina dany gwint w nawierconym otworze. Zaleca się stosowanie oleju do nacinania.

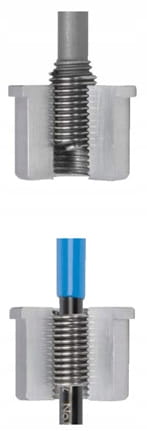

Montowanie wkładki gwintowanej:

• nałożyć wkładkę gwintowaną na narzędzie, zwracając uwagę na to, aby czopy zabierające były wstawione w rowki gwintownika, a potem ustawione prawidłowo pierścieniem nastawnym
• następnie, przy lekkim nacisku, wkręcać wkładkę gwintowaną zgodnie ze zwojem gwintu

Nie kręcić przeciwnie do kierunku wkręcania, czop może ulec złamaniu.

Złamanie czopa:

• po wprowadzeniu wyjąć narzędzie i usunąć czop zabierający łamaczem zbieraka
• w przypadku większych wymiarów i przy gwintach świec zapłonowych czop wyciąga się szczypcami ze zwężonymi końcami
• w efekcie, dzięki wąskim i dokładnym tolerancjom, jak również formowaniu gwintu sprężynowego, otrzymujemy gwint, który często jest lepszy i mocniejszy, niż gwint początkowy.

O producencie:

Firma VÖLKEL to światowa kompetencja w zakresie narzędzi do gwintowania.

W oparciu o 100-letnie doświadczenie w produkcji narzędzi do gwintowania firma VÖLKEL stała się wiodącym na świecie dostawcą standardowych narzędzi do gwintowania

Dystrybutorem produktów marki V-coil jest firma TOOL SERVICE właściciel sklepu www.tool-sklep.pl

EAN 4022835073093 Tulejka gwintowana M6 P=1  L=1,5xD do naprawy gwintu 100szt. 07309 V-coil Volkel
