Narzynka NHMa M16 (P=2; 45x18) HSS 800 DIN-EN 22568 N1-121001-0160
0
Opis

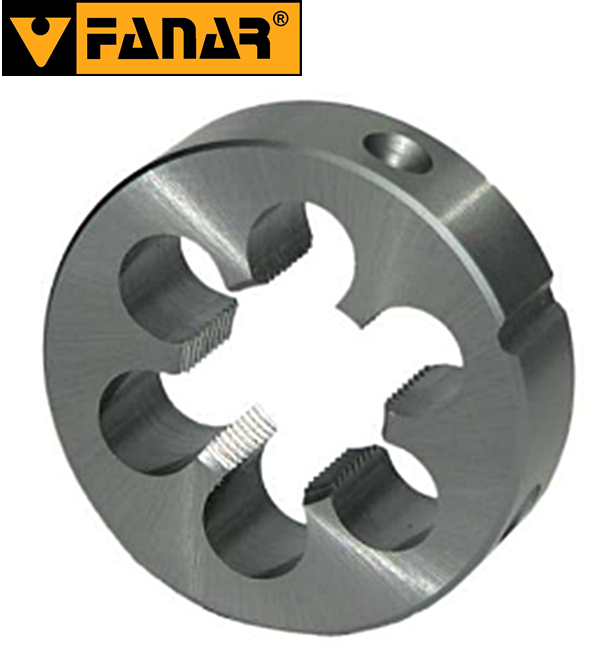

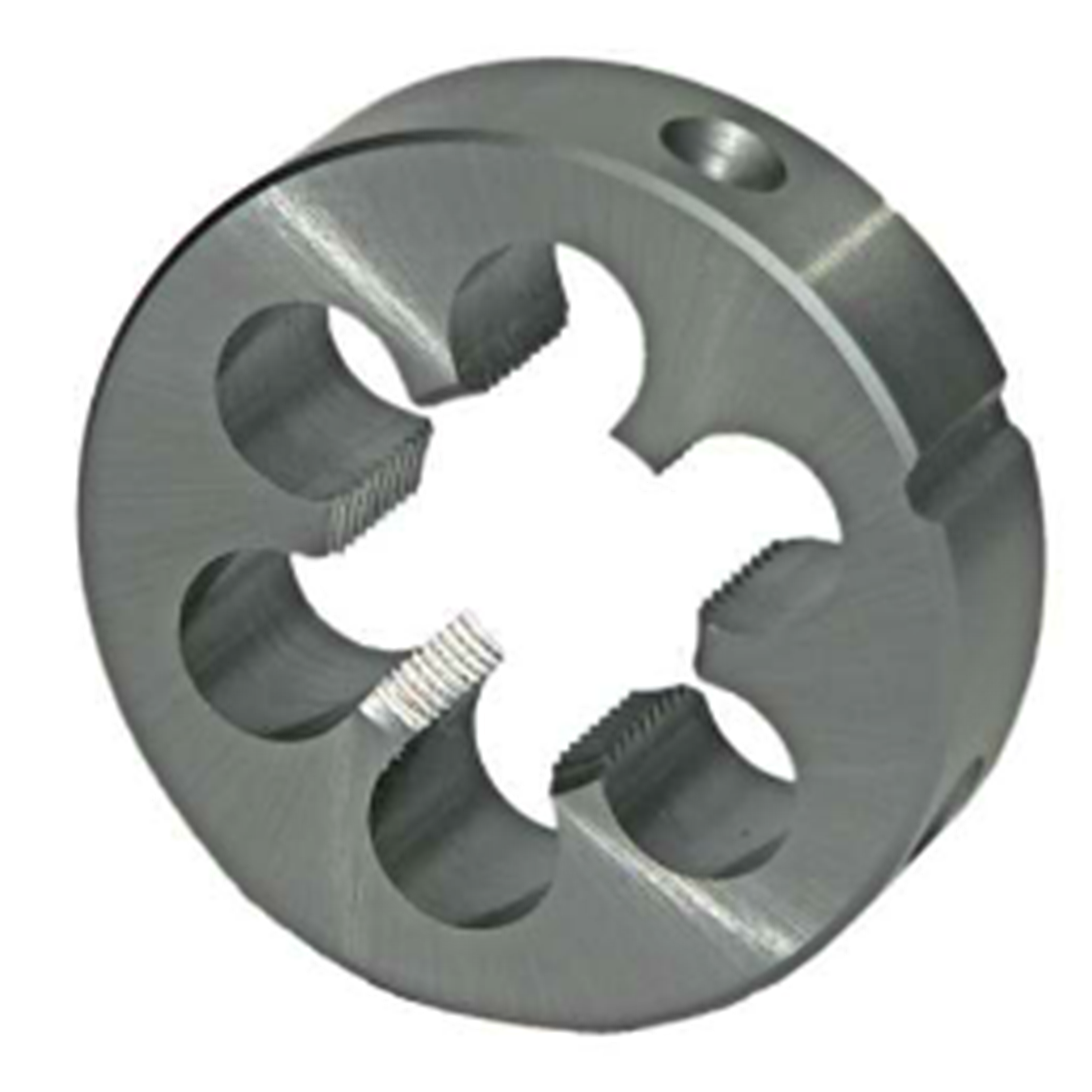

Narzynka NHMa M16 (P=2; 45x18) HSS 800 DIN-EN 22568
(numer katalogowy N1-121001-0160)
- firmy FANAR

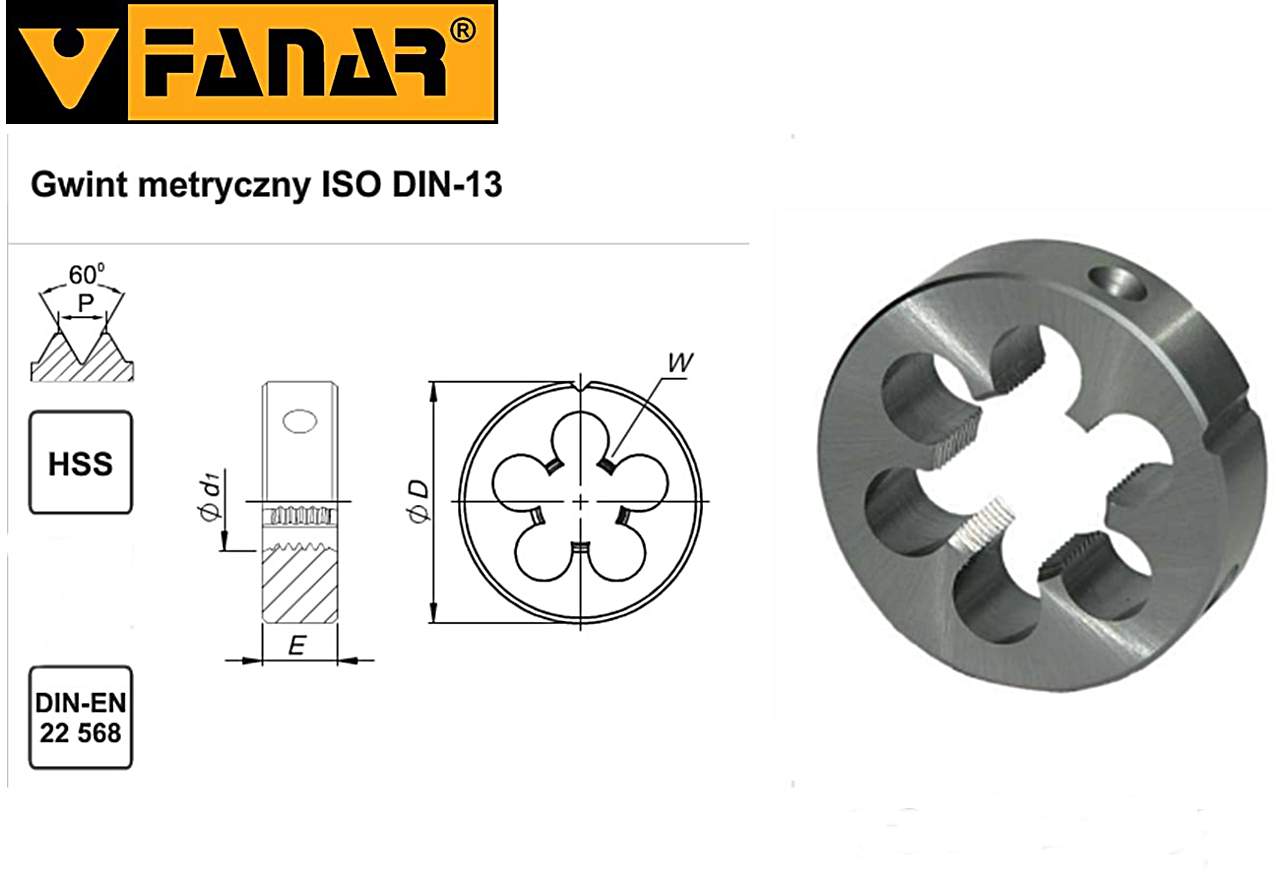

Narzynka HSS 800 zgodna z DIN-EN 22 568 nacina gwint metryczny zwykły.
Materiał, z jakiego została zrobiona narzynka - wysokowydajna stal szybkotnąca - charakteryzuje się wysoką odpornością na zużycie.
Narzynka jest przeznaczona do stali konstrukcyjnych węglowych, automatowych i niskostopowych o wytrzymałości 600MPa<=Rm<=800MPa.
Przed użyciem narzynki należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia większych obciążeń krawędzi tnących.
Narzynka powinna być ustawiona prostopadle względem śruby.
Aby obciążenie zębów podczas obróbki było niższe, średnica pręta musi by zawsze mniejsza niż średnica zewnętrzna gwintu na narzynce.

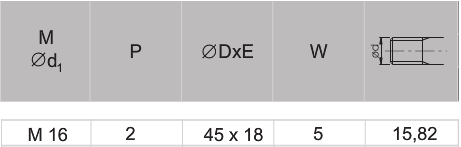

Opis produktu:
- Średnica nominalna gwintu: M16
- Skok gwintu: 2
- Średnica zewnętrzna (d2) x grubość narzynki (h1): 45 x 18 mm
- Otwory wiórowe (W): 5
- Materiał: HSS
- Nakrój: 1,75P
- Tolerancja: 6g
- Średnica pręta do wykonania gwintu: 15,82 mm
zalecane stosowanie chłodziwa aby przedłużyć żywotność narzędzia (np. płyn TEREBOR, pasta lub spray do skrawania i gwintowania firmy RUKO).
