Opis

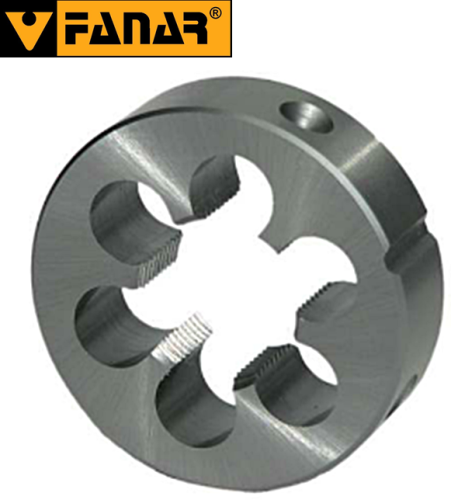

Narzynka NHMa G-1/4" HSS 800 (P19 - 38x10) DIN-EN 24 231 - gwint rurowy walcowy G
numer katalogowy N1-121001-3127
- polskiego producenta firmy FANAR
Firma FANAR specjalizuje się w produkcji narzędzi do gwintowania i obróbki skrawaniem.
Narzynka HSS 800 zgodna z DIN-EN 24 231 nacina gwint rurowy walcowy G.
Materiał, z jakiego została zrobiona narzynka - wysokowydajna stal szybkotnąca - charakteryzuje się wysoką odpornością na zużycie.
Narzynka jest przeznaczona do stali konstrukcyjnych węglowych, automatowych i niskostopowych o wytrzymałości 600MPa<=Rm<=800MPa.
Przed użyciem narzynki należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia większych obciążeń krawędzi tnących.
Narzynka powinna być ustawiona prostopadle względem śruby.
Aby obciążenie zębów podczas obróbki było niższe, średnica pręta musi by zawsze mniejsza niż średnica zewnętrzna gwintu na narzynce.

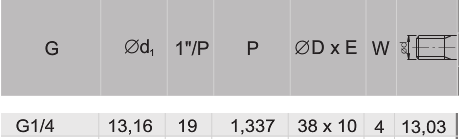

Opis produktu:
- Rozmiar: G-1/4"
- Średnica nominalna gwintu: 13,16 mm
- Skok gwintu (1"/P): 19
- Podziałka gwintu (skok): 1,337 mm

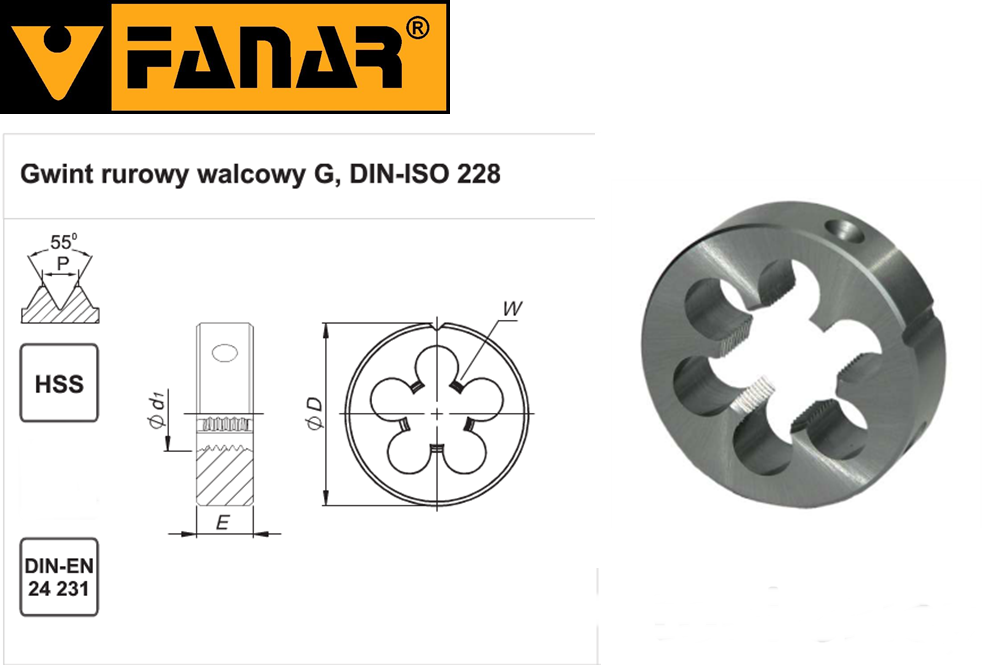

- Średnica zewnętrzna (d2) x grubość narzynki (h1): 38 x 10 mm
- Otwory wiórowe (W): 4
- Materiał: HSS
- Nakrój: 1,75P
- Tolerancja: A
- Średnica pręta do wykonania gwintu: 13,03 mm
zalecane stosowanie chłodziwa aby przedłużyć żywotność narzędzia (np. płyn TEREBOR, pasta lub spray do skrawania i gwintowania firmy RUKO).
FANAR jest wiodącym producentem narzędzi do obróbki skrawaniem. Jej produkty cenią sobie odbiorcy z całego świata. Wśród klientów firmy FANAR są liderzy branży motoryzacyjnej, lotniczej, medycznej i AGD.
