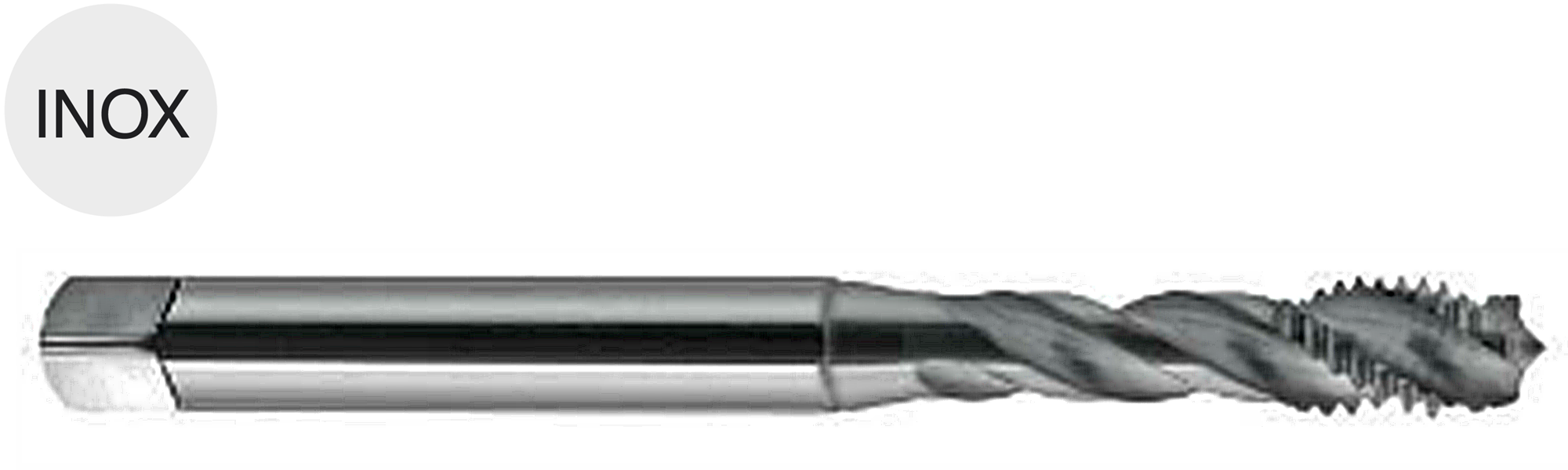

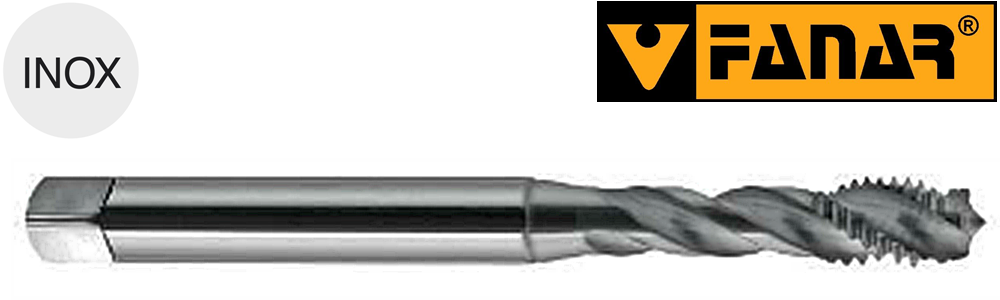

Gwintownik maszynowy kobaltowy M5 P0,8 L70/15mm INOX HSSE DIN-371-C R40 skrętny C2-511801-0050 Fanar
0
Opis
Gwintownik M5 HSSE INOX P0,8 L70/15mm DIN 371 C R40 wysokowydajny maszynowy skrętny
numer katalogowy C2-511801-0050
- firmy FANAR
Firma FANAR specjalizuje się w produkcji narzędzi do gwintowania i obróbki skrawaniem.
Gwintownik maszynowy wysokowydajny Fanar z gwintem metrycznym zwykłym wykonany zgodnie z normą DIN-371C R40, INOX jest przeznaczony do otworów przelotowych.
Materiał, z jakiego został zrobiony gwintownik - stal szybkotnąca kobaltowa - charakteryzuje się podwyższoną odpornością termiczną i odpornością na ścieranie.
Poddanie obróbce w piecu próżniowym zapewnia wysoką twardość narzędzia przy zachowaniu dobrej ciągliwości.
Gwintownik jest idealny do pracy w stali wysokostopowej, nierdzewnej i kwasoodpornej o wytrzymałości Rm<=1000MPa a także w staliwie, stali konstrukcyjnej węglowej i niskostopowej.

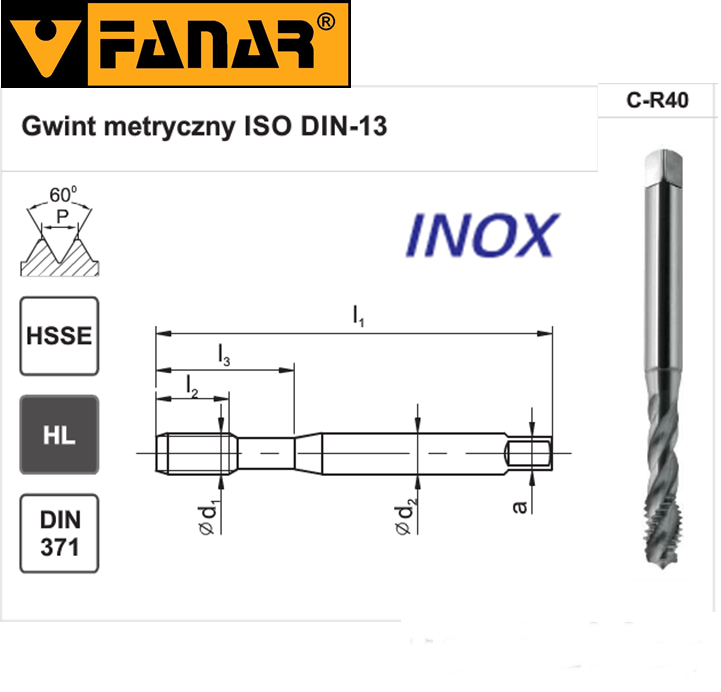

Wymiary produktu:
| Symbol | Parametr | Wartość | Jm |
|---|---|---|---|
| Ø d1 | Średnica | M 5 | mm |
| P | Podziałka gwintu | 0,8 | mm |
| L1 | Długość całkowita | 70 | mm |
| L2 | Długość części roboczej | 8 | mm |
| L3 | Długość użytkowa | 25 | mm |
| Ø d2 | Średnica chwytu | 6 | mm |
| a | Wielkosć zabieraka kwadratowego | 4,9 | mm |
| Średnica wiertła | 4,2 | mm | |
| Kod produktu | C2-511801-0050 |
Dane techniczne:
- średnica znamionowa gwintu: M5
- Podziałka gwintu (skok): 0,80 mm
- Długość całkowita: 70 mm
- Długość części roboczej: 14 mm
- Długość użytkowa: 25 mm
- średnica chwytu: 6,0 mm
- Wielkość zabieraka: 4,9 mm
- średnica wiertła pod gwint: 4,2 mm
- Materiał: HSS
- Nakrój: C/2-3P
Opis:
- Gwintownik maszynowy do stali nierdzewnej 1-sztukowy (pojedyńczy) z rowkami wiórowymi śrubowymi prawymi służący do wykonywania gwintów metrycznych zgodnie z normą ISO DIN-13.
- Gwintownik wykonany jest ze stali szybkotnącej kobaltowej HSSE.
- Gwintownik wykonano zgodnie z normą DIN 371/1 w tolerancji 6H.
- Przeznaczony jest do obróbki do stali wysokostopowych, nierdzewnych i kwasoodpornych o wytrzymałości Rm <= 1000 MPa.
- Umożliwia wykonywanie otworów nieprzelotowych o głębokości gwintu w otworze <2,5d.
Właściwości i zastosowanie:
Profesjonalne gwintowniki maszynowe wysokowydajne do zastosowań przemysłowych, produkcji FANAR POLSKA, do stali nierdzewnej ferrytycznej i martenzytycznej, stali nierdzewnych austenitycznych.Materiał:
 |
HSSE stal szybkotnąca kobaltowa o podwyższonej odporności na działanie wysokich temperatur i wyższych własnościach skrawających. Stosowana do obróbki twardej stali stopowej, stali niestopowej, stali nierdzewnej, stali kwasoodpornej, termoodpornej stali austenitycznej, tytanu, żeliwa, brązu. |
Aby przedłużyć żywotność narzędzia - zalecane stosowanie środków smarnych:
pasty, płynu lub sprayu do skrawania i gwintowania.
do precyzyjnego nacinania gwintów wewnętrznych w otworach nieprzelotowych (ślepych), głównie w twardych materiałach jak stale nierdzewne (INOX), kwasoodporne, konstrukcyjne, żeliwo, aluminium. Skrętne rowki efektywnie odprowadzają wióry do góry, zapobiegając zatarciu, co jest kluczowe przy pracy z otworami, gdzie nie ma możliwości swobodnego wypływu wiórów. Kobalt (Co) w składzie stali szybkotnącej HSS (HSS-Co) zwiększa odporność na wysokie temperatury i ścieranie, zapewniając trwałość i wydajność.
Kluczowe funkcje:
- Nacinanie gwintów wewnętrznych: Wykonuje gwinty metryczne, calowe, trapezowe itp. w obrabiarce (wiertarce, tokarka CNC).
- Otwory nieprzelotowe: Skrętna konstrukcja (zwykle 40-50°), tzw. nakrój C, wypycha wióry do góry, co jest idealne dla otworów, które nie przechodzą na wylot przez materiał.
- Obróbka trudnych materiałów: Dzięki dodatkowi kobaltu, świetnie radzi sobie ze stalami nierdzewnymi (INOX), stalami wysokostopowymi i innymi trudnymi materiałami, które generują dużo ciepła.
- Wysoka precyzja i trwałość: Umożliwia tworzenie dokładnych, powtarzalnych gwintów w procesach maszynowych, a kobalt gwarantuje dłuższą żywotność narzędzia.
Podsumowując: Jest to narzędzie do szybkiego i precyzyjnego gwintowania "na sucho" w otworach nieprzelotowych, szczególnie w trudnych do obróbki materiałach, z wykorzystaniem maszyny CNC, gdzie kluczowe jest efektywne odprowadzanie wiórów.
O producencie:
FANAR jest wiodącym producentem narzędzi do obróbki skrawaniem.
Produkty firmy FANAR cenią sobie odbiorcy z całego świata.
Wśród klientów firmy FANAR są liderzy branży motoryzacyjnej, lotniczej, medycznej i AGD.
Dystrybutorem produktów marki Fanar jest firma TOOL SERVICE właściciel sklepu www.tool-sklep.pl
EAN 5900920081149 Gwintownik maszynowy kobaltowy M5 P0,8 L70/15mm INOX HSSE DIN-371-C R40 skrętny C2-511801-0050 Fanar
