Docisk 6800 szybkomocujący pionowy ze stopą poziomą rozmiar 1

numer katalogowy 90019

- niemieckiego producenta firmy AMF

Firma AMF specjalizuje się w produkcji kluczy hakowych, montażowych, zacisków itp.

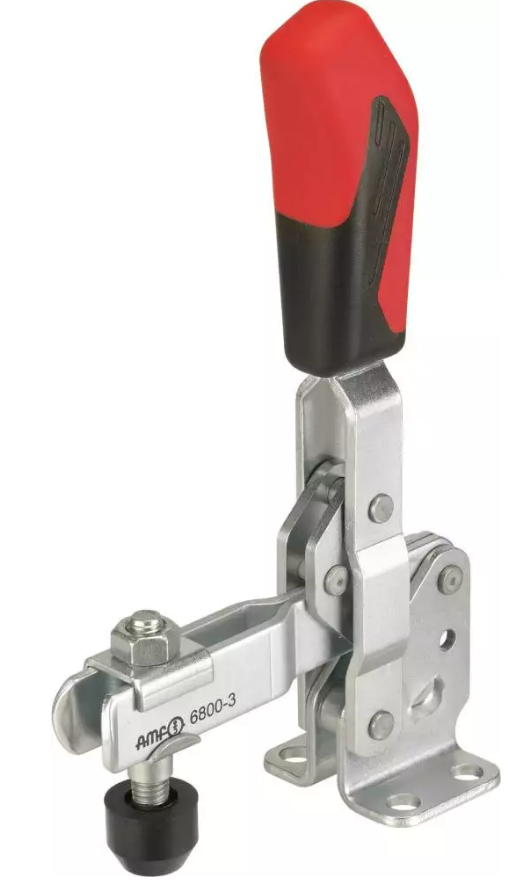

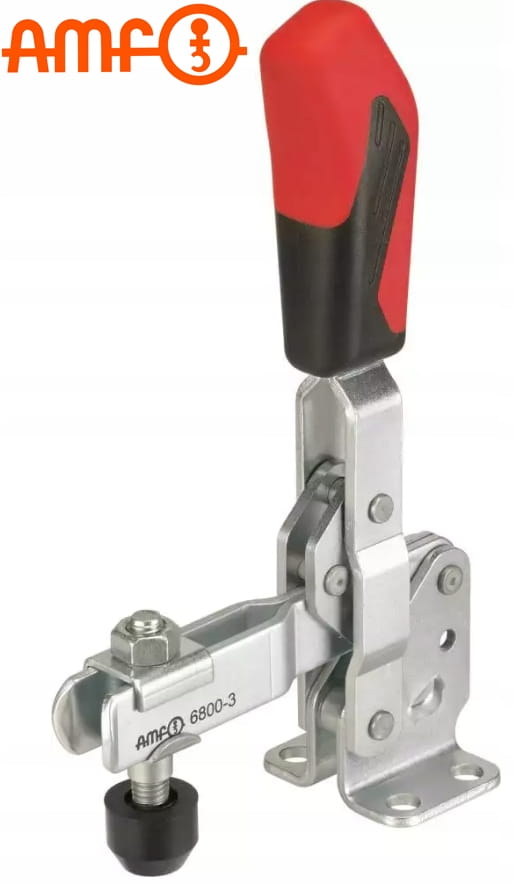

Pionowy szybkomocujący docisk z podstawą poziomą

Informację o produkcie:

• zacisk pionowy z otwartym ramieniem i poziomą stopą marki AMF,
• ocynkowany i pasywowany,
• punkty łożyskowe smarowane,
• ergonomiczny uchwyt odporny na oleje z dużą powierzchnią na dłoń i miękkim komponentem,
• bezpieczny element zaciskowy z ochroną palców,
• niezagubialna śruba dociskowa na końcu ramienia dociskowego.

Wskazówki:

• kąt otwierania można przedłużyć przez wtłoczenie trzpienia oporowego.

• ocynkowany, paswowany
• nity ze stali nierdzewnej
• od wielkości 2 tuleje łożyskowe hartowane dyfuzyjnie
• punkty łożyskowe smarowane
• z otwartym ramieniem
• ergonomiczna rękojeść z czerwonego, olejoodpornego tworzywa sztucznego, z dużą powierzchnią przylegania dla dłoni i miękkimi komponentami
• możliwość stosowania również w przemyśle spożywczym
• z ulepszaną cieplnie, ocynkowaną śrubą dociskową

Dane techniczne:

• Rozmiar: 1
• Siła przytrzymująca F1 w kN: 0,6
• Siła przytrzymująca F2 w kN: 1,1
• Długość ramienia zaciskowego: 61mm
• Długość dźwigni zaciskowej: 59mm

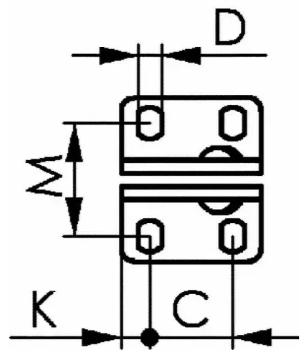

PARAMETRY

• Wielkość: 1
• f1: 0,6 kN
• f2: 1,1 kN
• śruba dociskowa: M5 x 30
• ciężar: 105 g
• a: 5
• b: 39
• c: 16,0
• d: 4,5
• e: 18
• f [mm/U]: 6,0
• h1: 98,5
• hw min.: -4,0
• hw maks.: 2,0
• i: 10
• k: 5,5
• l: –
• l1: 61
• l2: 59
• m: 22,5–26,0
• n: 35
• p: 27
• testj: 95°
• h: 19,0
• m1: –

O producencie:

Firma AMF od założenia w 1890 roku aż do dziś, jej  cel pozostaje ten sam: najwyższa jakość produktów i usług. Niemniej jednak okoliczności, zadania i wyzwania oczywiście się zmieniły. Koncentrując się na głównych obszarach specjalizacji, od dawna wyznacza nowe standardy w zakresie innowacyjnej technologii mocowania – napędzana własnym rozwojem, największą możliwą elastycznością i pasją do indywidualnych rozwiązań.

Dystrybutorem produktów marki Amf jest firma TOOL SERVICE właściciel sklepu www.tool-sklep.pl

EAN 4020772090012 Docisk 6800-1 szybkomocujący pionowy ze stopą poziomą rozmiar 1 90019 AMF
